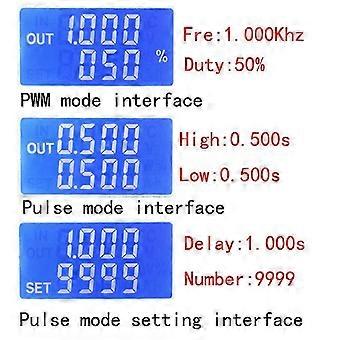

100٪ علامة تجارية جديدة وعالية الجودةالميزات: محرك LED ، محرك ، قيمة الملف اللولبي والأحمال الأخرى مباشرة. يمكن استخدامها لضبط التردد ودورة العمل ، وهي مناسبة لتنظيم سطوع LED وسرعة المحرك. يمكن اختيار وضعين: PWM: تنظيم التردد (المستمر) ودورة العمل. لا يمكن ضبط عدد النبضات في هذا الوضع ، ويتم تشغيل النبض أو إيقاف تشغيله. النبض: وقت عرض النبضة الإيجابي ، ووقت عرض النبضة السلبي ، ووقت بدء تأخير التشغيل ، وعدد النبضات قابلة للتعديل. مع زر البدء والإيقاف ، يمكن التحكم في إخراج وإيقاف الإشارة. تستخدم على نطاق واسع في تنظيم سرعة محرك التيار المستمر الصناعي ، وتنظيم سرعة الحزام الناقل الصناعي ، وتوسط الإضاءة والإضاءة ، وتبريد مصدر طاقة الكمبيوتر ، ومراوح التيار المستمر ، وما إلى ذلك. المواصفات: الموديل: ZK-PP2 كماليادي: لوح PVC والألياف الزجاجيةالحجم: app.79 × 43 × 30 مم / 3.11 × 1.69 × 1.18 بوصةجهد العمل: 3.3-30 فولت نطاق التكرار: 1 هرتز -150 كيلو هرتز ، الدقة حوالي 2٪. يختار التحكم في سرعة المحرك بشكل عام 20 كيلو هرتز. نطاق دورة العمل: 0-100٪ ، 1٪ خطوة. عدد النبضات: 1-9999 ، أو ما لا نهاية (العرض "----" تعني ما لا نهاية). وقت إخراج التأخير: 0.000 ثانية - 9999 ثانية ، يمكن ضبط الحد الأدنى 1 مللي ثانية. طول عرض النبضة الموجب والسلبي: 0.000s-9999s ، يمكن ضبط الحد الأدنى 1 مللي ثانية. سعة تحميل الإخراج: أقل من 8 أمبير (أنبوب تبديل MOS). سعة الإخراج: السعة تساوي جهد الإمداد (OUT + متصل مباشرة بوحدة V +). اللون: كما هو موضح في الصورة الكمية: 1 جهاز كمبيوتر وصف الوحدة: I تعليمات تشغيل الزر: 1. إخراج نوع مفتاح أنبوب MOS ، لا يوجد شكل موجة ؛ 2. يصل عدد مرات الفتح إلى القيمة المحددة ، ويتم إيقاف الإخراج تلقائيا ، ويختفي "الخروج" ؛ 3. اضغط على زر التشغيل للتحكم في بداية ونهاية الإخراج. يختفي OUT للإشارة إلى عدم وجود إخراج ، إيقاف تشغيل الإخراج ؛ 4. إعادة ضبط التشغيل لزر التشغيل لتشغيل الإخراج ، وإعادة حساب عدد مرات الفتح ؛ وضع PWM الثاني (العرض يحتوي على "٪" لوضع PWM) 1. الوضع الافتراضي للمصنع هو وضع PWM ، وتردد مجموعة مفتاح FREQ + و FREQ-key ، ودورة عمل مجموعة زر DUTY + و DUTY. اضغط لفترة قصيرة على إخراج إشارة التحكم في زر STOPزر أو إيقاف ، إيقاف الإخراج هو 0 ، تعرض الشاشة علامة "OUT" كما يوجد إخراج ، وإلا فإنها توقف الإخراج ؛ تردد المصنع الافتراضي هو 1 كيلو هرتز ودورة العمل 50٪ .2. إذا كنت ترغب في التبديل إلى وضع PULSE ، فاضغط لفترة طويلة على زر SET (أكثر من 6 ثوان) ، ولا تحرر ، سترى تغيير الشاشة ، "٪" يختفي ، إنه وضع PULSE. III وضع PULSE (لا يوجد "٪" على الجانب الأيمن من الشاشة هو وضع PULSE)1. يعرض الخط الموجود أعلى شاشة LCD وقت عرض النبضة الموجب. يقوم زران P + و P- بتعيين المعلمة. يعرض الخط الموجود أسفل شاشة LCD وقت عرض النبضة السلبي. يقوم الزران N + و N- بتعيين المعلمة. اضغط على زر STOP للتحكم في خرج الإشارة أو إيقافه. عند إيقاف الإخراج ، يكون الإخراج 0. تعرض الشاشة "OUT" للإخراج ، وإلا فإنها توقف الإخراج ؛ عرض النبض الإيجابي الافتراضي للمصنع هو 0.5 ثانية وعرض النبضة السلبي هو 0.5 ثانية.2. رقم النبض وإعداد وقت التأخير - في وضع PULSE ، اضغط مع الاستمرار على زر SET لمدة ثانيتين ثم حرر ، أدخل رقم النبض وواجهة إعداد وقت التأخير ، تعرض الشاشة SET ، وسيتم إيقاف تشغيله ومسحه بعد الدخول. تضبط أزرار ;P+ و P- وقت التأخير ، وتضبط أزرار N + و N- عدد النبضات ، ووقت التأخير الافتراضي للمصنع هو 0 ثانية ، وعدد النبضات لانهائي (العرض ----) ؛ ثم اضغط على SETbutton 2 في ثوان ، سيعود تلقائيا إلى واجهة النبض ، واضغط على زر STOP ، بعد وقت إعداد التأخير ، ابدأ في إصدار عدد النبضات المحددة. إذا تم إرسال عدد النبضات ، إخراج 0 تلقائيا. إذا لم يتم إرسال الفترة، فسيؤدي الضغط على زر STOP إلى إيقاف تشغيله. يتم إيقاف تشغيل نبضة الإخراج ومسحها ، ويتم إصدار العدد المحدد للنبضات في كل مرة يتم فيها بدء تشغيلها. IV أمثلة على عملية التطبيق 1. خرج PWM 20 كيلو هرتز ، دورة عمل 60٪: حدد وضع PWM ، يتم ضبط التردد على 20.00 ، ويتم ضبط نسبة العمل على 060٪ .2. يتم تشغيل الإخراج لمدة 0.6 ثانية وإيقاف تشغيله لمدة 0.2 ثانية. حلقة لانهائية: حدد وضع PULSE ، ويتم ضبط عرض النبضة الموجب على 0.600 ، ويتم ضبط عرض النبضة السلبية على 0.200 ، ويتم ضبط وقت التأخير على 0.000 ، ويتم ضبط عدد النبضات على --- -.3. قم بتشغيل أو الضغط على زر البدء ، وقم بتأخير 5 ثوان ، ثم يتم تشغيل الإخراج لمدة 0.6 ثانية ، وإيقاف التشغيل 0.2 ثانية ، والحلقة اللانهائية: حدد وضع النبض ، ويتم ضبط عرض النبضة الموجب على 0.600 ، ويتم ضبط عرض النبضة السلبية على 0.200 ، ويتم ضبط الوقت على 5.000 وعدد النبضات على ----.4. قم بالتشغيل أو اضغط على زر البدء ، وقم بتأخير 5 ثوان ، ثم قم بإخراج مستوى عال 10 مللي ثانية منخفض المستوى 10 مللي ثانية نبضة 100: حدد وضع PULSE ، يتم ضبط عرض النبض الموجب على 0.010 ، سالب
